Welche Anschlüsse besitzt der PE-Winkel?

Der Winkel kombiniert einen Steckanschluss für PE-Rohr mit einem Außengewinde (AG). Das PE-Rohr wird auf den Steckanschluss geführt, das Außengewinde schraubt in ein passendes Innengewinde, etwa an Ventilen, Pumpen oder Übergangsstücken.

In welchen Dimensionen ist der Winkel erhältlich?

Verfügbar sind die Dimensionen 32 mm-1 Zoll AG und 63 mm-2 Zoll AG. Die Millimeterangabe bezieht sich auf den Außendurchmesser des PE-Rohres, die Zollangabe auf das Außengewinde.

Welche Funktion erfüllt der 90°-Winkel in einer Bewässerungsleitung?

Der Winkel lenkt die Leitungsverbindung um 90° um. Damit lassen sich Ecken, Wanddurchführungen und Höhenversprünge sauber führen, ohne das PE-Rohr scharf zu biegen und dabei einzuknicken.

Wie wird der PE-Winkel montiert?

Das Rohrende wird rechtwinklig durchtrennt, entgratet und bis zur Einstecktiefe auf den Steckanschluss geführt. Das Außengewinde wird mit passendem Innengewinde verschraubt; zur Abdichtung dient eine geeignete Gewindedichtung, nicht Hanf oder Teflonband auf PE-Kunststoffgewinden ohne Herstellerfreigabe.

Winkel PE 32 mm-1 Zoll AG

Variante: 32mm-1 Zoll

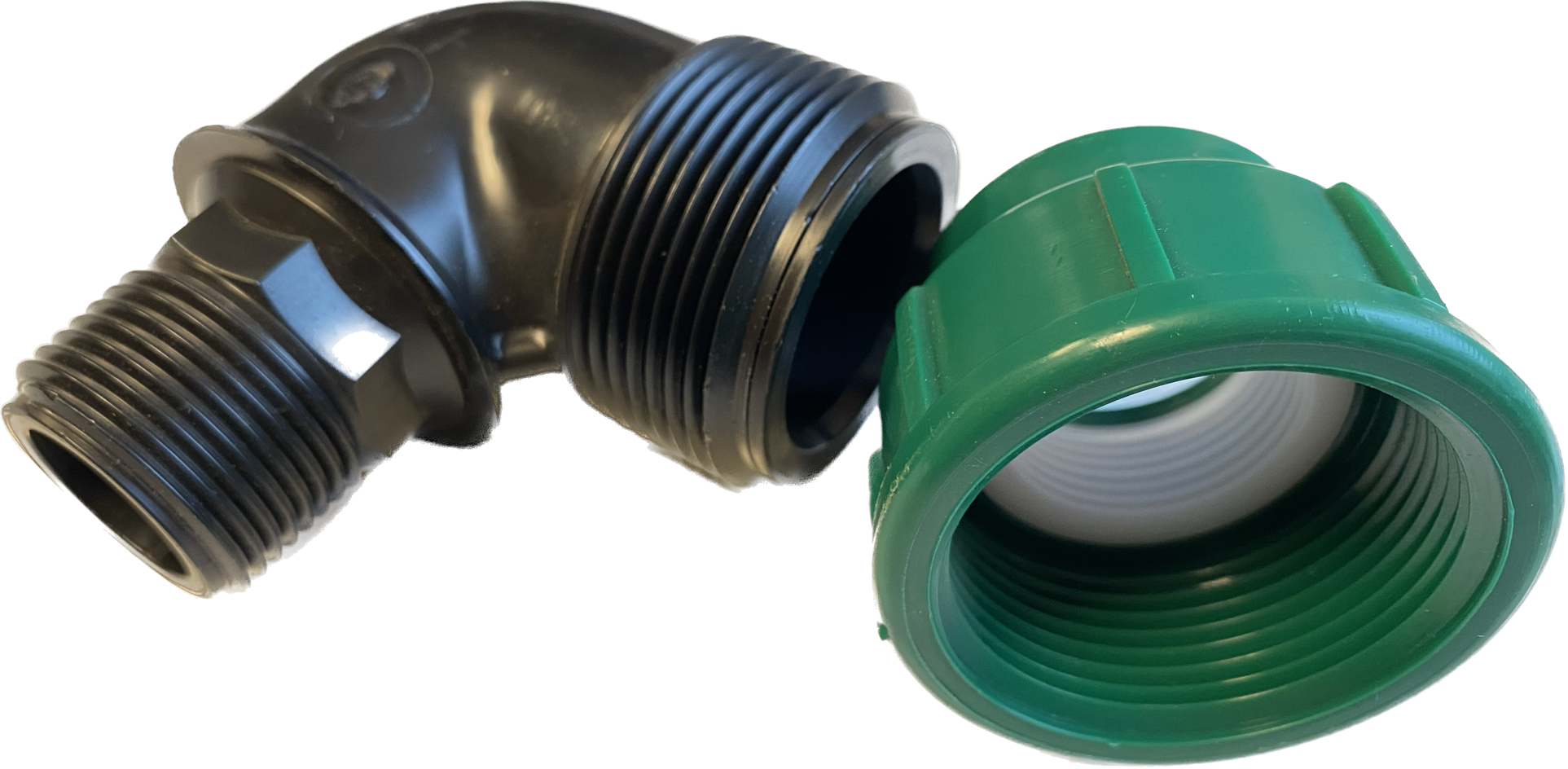

PE Verschraubung - Winkel 90 Grad mit Klemmring und Außengewinde

7,27 €

Inhalt: 1 Stück

Sofort verfügbar, Lieferzeit: 1-3 Tage

Variante

32mm-1 Zoll

63mm-2 Zoll

Stück

Produktnummer: 22241

Hinweis

Abbildung / Produktfoto ggf. abweichend

Produktinformationen "Winkel PE 32 mm-1 Zoll AG"

Eigenschaften:

Verbindung: Außengewinde / Klemmring
Material: PE
Dichtungen: EPDM - O-Ring
Herstellung: Spritzguss
Beständig gegen Säuren, Salzwasser, Wasser, Chlor und Öle
Ist ober- sowie unterirdisch Einsetzbar
Weichmacherfreier Kunststoff
Geeignet für Druck- sowie Saugleitungen
Besitzt eine hohe Abriebfestigkeit

Art:	Winkel 90 Grad
Größe:	32mm x 1 Zoll, 63mm x 2 Zoll
Material:	PE
Verbindung:	Außengewinde, Klebemuffe

Praxis-Ratgeber: Technische Fragen zu PE-Winkeln mit Außengewinde

Wann brauche ich den Winkel mit Außengewinde statt einer reinen Rohrverbindung?
Immer dann, wenn die Leitung an einer Stelle auf ein Gewindeteil trifft – etwa ein Ventil, ein Filter oder ein Pumpenanschluss mit Innengewinde. Der Winkel verbindet das PE-Rohr direkt mit diesem Anschluss und lenkt die Leitung gleichzeitig um 90° um.

Welches Werkzeug wird für die fachgerechte Montage der 32-mm- und 63-mm-Varianten benötigt?
Während die 32-mm-Variante bei sauber entgrateten Rohren meist handfest angezogen werden kann, empfiehlt sich für die dauerhafte Fixierung der großen 63-mm-Ausführung der Einsatz eines speziellen Fitting-Schlüssels oder einer Bandzunge. Dadurch wird das Gehäuse geschont und die notwendige mechanische Spannung für die PN-16-Dichtigkeit materialschonend aufgebracht.

Sind diese PE-Fittings frostsicher, wenn im Winter Restwasser in der Leitung verbleibt?
Obwohl das verwendete Polypropylen eine gewisse Elastizität aufweist, führt die extreme Volumenausdehnung von gefrierendem Wasser bei gefüllten Leitungen unweigerlich zu Haarrissen oder Schäden an den Dichtungen. Es wird dringend empfohlen, das Rohrnetz vor der Frostperiode vollständig zu entleeren oder mit Druckluft auszublasen, um die Langlebigkeit der Komponenten zu sichern.
